Сборка печатных плат
22.12.2023

Сборкой печатных плат называют процесс установки разнообразных компонентов на печатную плату. Под сборкой понимают монтаж основных компонентов, который имеет три разновидности:

  • поверхностный или SMT (surface mount technology) тип монтажа;
  • выводной или ТНТ (Through-hole Technology, англ.) тип монтажа;
  • гибридная разновидность – сочетает в себе как поверхностные, так и выводные элементы монтажа.

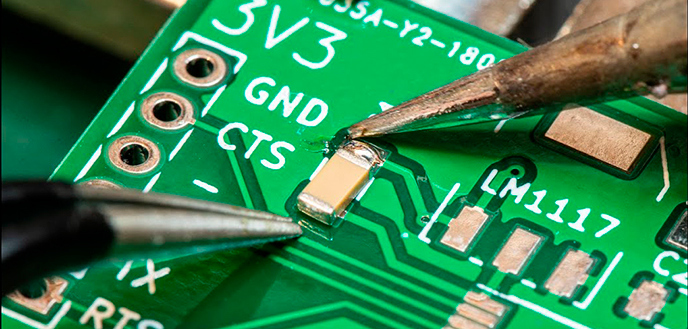

Поверхностный тип монтажа подразумевает крепёж электронных элементов непосредственно на плату (как с одной стороны, так и с двух сторон). Крепёж осуществляется при помощи пайки: выводы компонентов припаиваются к дорожкам платы, но не проходят её насквозь. Как результат: максимальное увеличение площади для крепления электронных компонентов.
Поверхностный SMT монтаж печатных плат

Поверхностный SMT монтаж печатных плат

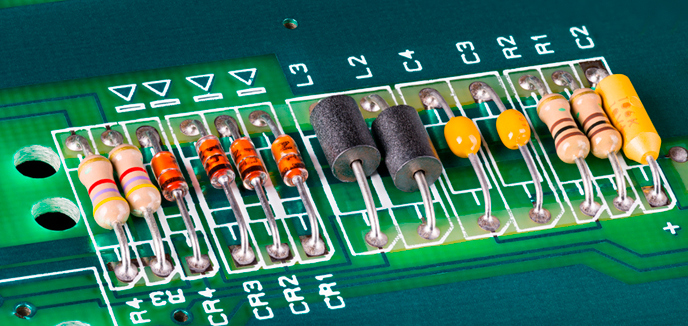

Что же касается выводного монтажа, то компоненты фиксируются в специальных отверстиях на плате. Контакты припаиваются к отверстиям и надёжно закрепляются. И здесь, в отличие от поверхностного монтажа, компоненты проходят плату насквозь, что образует бугорки припоя на обратной стороне. Отсюда и некоторые недостатки ТНТ-монтажа:
  • большой размер компонентов и их значительный вес;
  • плату нужно заблаговременно подготовить (металлизировать отверстия под пайку).
Выводной THT монтаж печатных плат

Выводной THT монтаж печатных плат

Гибридный монтаж, как уже понятно из названия, представляет собой комбинацию из поверхностного и выводного монтажа.
Гибридный монтаж печатных плат

Гибридный монтаж печатных плат

Компания «Резалт Электроника» занимается поставкой печатных плат любого уровня сложности, рассчитать стоимость вашей партии может помочь наши менеджеры по телефону +7 (812) 207-07-76.
